箔绕机

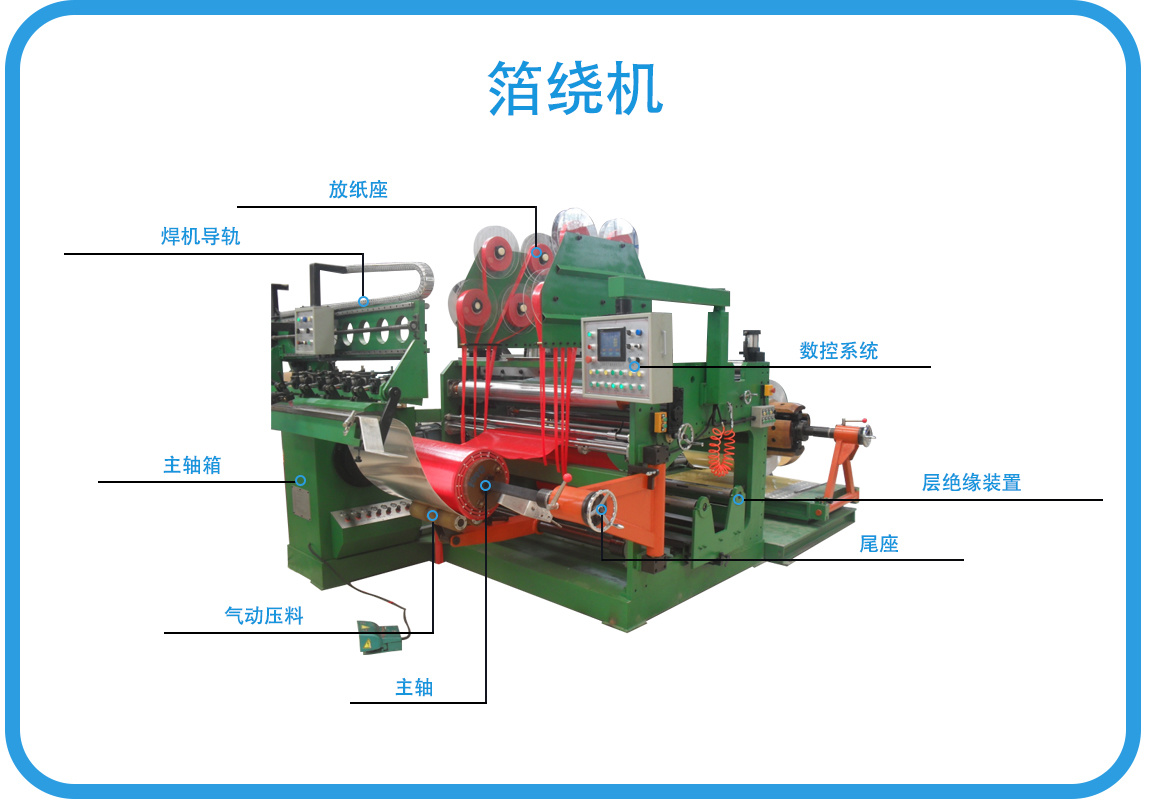

箔式线圈绕线机是对电抗器和变压器的箔式线圈进行绕线的专用设备。BRJ箔式绕线机由 (1.开卷机) (2.进料装置) (3.张紧装置) (4.粗化除尘装置) (5.剪切装置) (6、端部绝缘开卷机) (7、绕线机) (8、焊接装置) (9、层绝缘开卷机) (10、纠偏装置) (11、电气控制装置) 、等等。

分类：

变压器绕线机

电话：18753183922

邮箱：1278878318@qq.com

关键词：

箔绕机

在线留言

相关产品

产品展示

1.本设备带有自动导轮纠偏，自动调整箔材位置，更加方便、可靠。

2.主机采用先进的数控屏控制，自动化水平高，操作简单可靠。

3.箔材开卷装置采用电机控制可实现收料与放料功能，操作方便。

4.箔材涨紧采用先进的张力矢量控制技术，具有张力可调控制准确、方便。

5.层间纸涨紧采用气胀轴上下料料方便快捷。

技术参数

BRJ型系列(箔绕机)
序号	项目	规范参数
序号	项目	BRJ-1400	BRJ-1100	BRJ-800
1	线圈加工范围
1.1	轴向长度	500-1400MM	250-1100	180-800
1.2	轴向长度(含引线)	650-1550	400-1250	330-950
1.3	外径(不含排)	直径￠700	直径￠700	直径￠700
1.4	外径MAX	直径￠800	直径￠800	直径￠800
1.5	内径MIN	直径￠130	直径￠100	直径￠100
1.6	线圈	圆形\矩形	圆形\矩形	圆形\矩形
2	线圈材料
2.1	材质	铜箔\铝箔	铜箔\铝箔	铜箔\铝箔
2.2	宽度	450-1250MM	200-1050MM	180-750MM
2.3	厚度	铜箔:0.5-2MM	0.3-2	0.3-2
2.3	厚度	铝箔:0.5-3MM	0.5-3	0.5-3
3	开卷机
3.1	卷料内径	直径￠400\500	直径￠400\500	直径￠400\500
3.2	卷料外径	直径￠1000	直径￠1000	直径￠1000
3.3	承料筒有效长度	1400MM	1150MM	850MM
3.4	承料筒胀缩大小	直径￠400-520	直径￠400-520	直径￠400-520
3.5	承料筒承栽	2000KG	2000KG	1000KG
3.6	胀紧力	1 0-18000N	1 0-12000N	1 0-10000N
3.7	胀紧力	2 0-30000N	2 0-20000
3.8	胀紧工作压力	0-0.6(MP)	0-0.6(MP)	0-0.6(MP)
4	卷机
4.1	工作力矩	大于12000-N/M	大于10000-N/M	大于8000N/M
4.2	卷绕功率	双层，单层18.5KW	双层18.5KW单层15KW	双层15KW单层11KW
4.3	调速方式	变频无级调速	变频无级调速	变频无级调速
4.4	卷绕轴	50x90x1850MM	50x90x1550MM	50x90x1250MM
4.5	卷绕速度	0-20(r/min)	0-25(r/min)	0-30(r/min)
5	焊接方式	TIG	TIG	TIG
	焊接速度	自动0-1M/MIN	自动0-1M/MIN	自动0-1M/MIN
6	剪切装置	丝杆圆盘刀	丝杆圆盘刀	丝杆圆盘刀
	剪切速度	1.5M/MIN	1.5M/MIN	1.5M/MIN
	剪切长度	1400MM	1100MM	800MM
7	层绝缘安装轴	二套	二套	二套
	轴外径	￠400MM	￠400MM	￠400MM
	内径	76MM	76MM	76MM
	可用轴长	1400	1100	800
8	端绝缘装置
	数量	10套(可根据客户要求做)	10套(可根据客户要求做)	4套(可根据客户要求做)
	外径	￠350MM	￠350MM	￠350MM
	内径	56MM	56MM	56MM
	宽度	15-50MM	15-50MM	15-50MM
9	电控系统	PLC自控方式	PLC自控方式	PLC自控方式
10	计数精度	0.1匝	0.1匝	0.1匝
11	纠偏方式	伺服系统	伺服系统	伺服系统
11.1	纠偏精度	±0.1(mm)	±0.1(mm)	±0.1(mm)
11.2	单层整机外形	4600mmX2850mmX2200mm	4300mmX2600mmX2000mm	3800mmX2300mmX1800mm
11.3	双层整机外形	6200mmX2850mmX2500mm	5500mmX2600mmX2250mm	4800mmX2300mmX2050mm
