自动排线绕线机

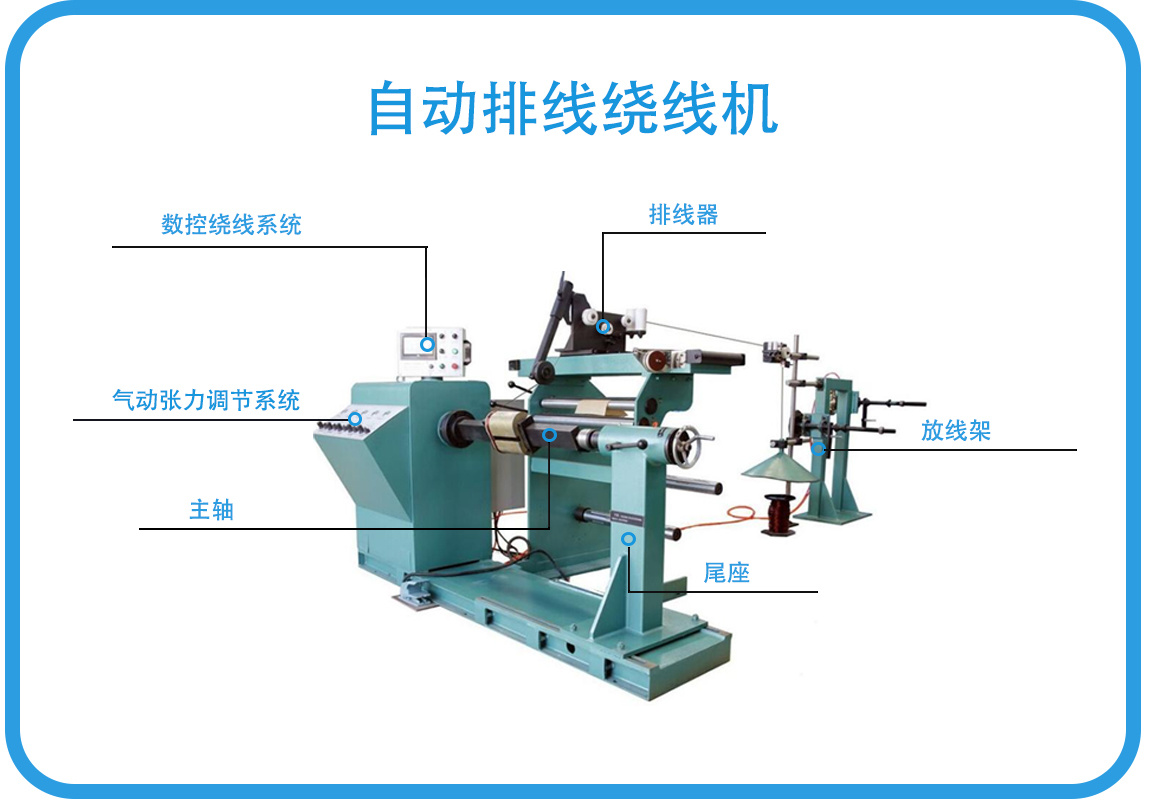

该设备由主机箱、导轨、后尾座、自动排线机及电气控制组成,适用于高低压线圈的绕制。主机整体采用加厚钢板焊接.
分类：
变压器绕线机
产品展示
技术参数
参数 | RX-08SK 数控绕线机 |
中心高 | 850 mm |
花盘直径 | Φ300 mm |
自动排线距离 | 1000 mm |
最大扭矩 | 600 N.M |
电机功率 | 4KW |
导线最大张紧力 | 300N |
尾座最大行程范围 | 500-1600 mm |
转速范围 | 0~200 r/min |
绕制漆包线范围 | 0.5~5 mm |
绕制扁线范围 | 3×1.2~10×3mm |
排线速度 | 1 m/min |
调节线径最小间距 | 0.01mm |
设备称重量 | 800 kg |
总机约重 | 1500 kg |
可根据用户需求定制
产品特点
 |  |

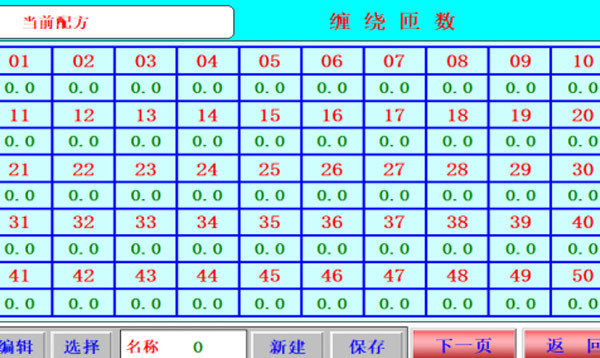

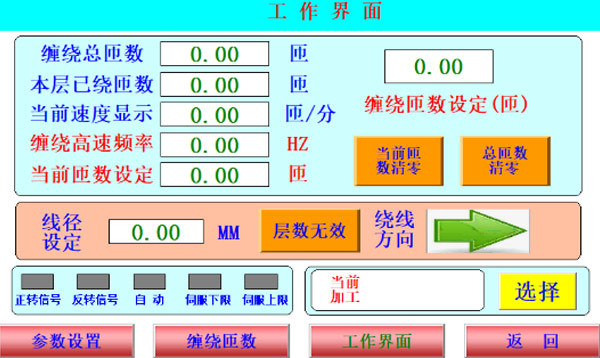

| 设备既可以显示本层已绕的圈数又可以显示计算出已绕线圈的总数，所绕线圈的排线方向均可以显示设定，设备操作明了便于绕线工人观察修正。 | 设备可以每层圈数分别设定，并且可以储存多组参数（每组参数可以进行编号设定便于操作人员分辨）第一次设定储存后再使用可以直接调用无需再编辑，大大提高了生产效率。 |
 |  |
| 按钮站集中控制，由脚踏开关或按键控制主轴的启停。 | 尾架可通过手动在底座的导轨上轴向移动，以满足不同长度线模需要。 |
 |  |
| 该机配有自动刹、车装置，防止绕线停止时倒车。 | 放线架带有气动张力显示，涨力可调，放线平稳. |
配置检查表
配件 | 数量 |
40×40实心方轴 | 1 件 |
莫氏4#活顶针 | 1 付 |
脚踏开关 | 1 件 |
设备说明书 | 1 份 |
