变压器绕线机
绕线机由主箱、导轨、后尾架和电气控制组成。该机器适用于缠绕高压和低压线圈，支持多种规格定制。
分类：
变压器绕线机

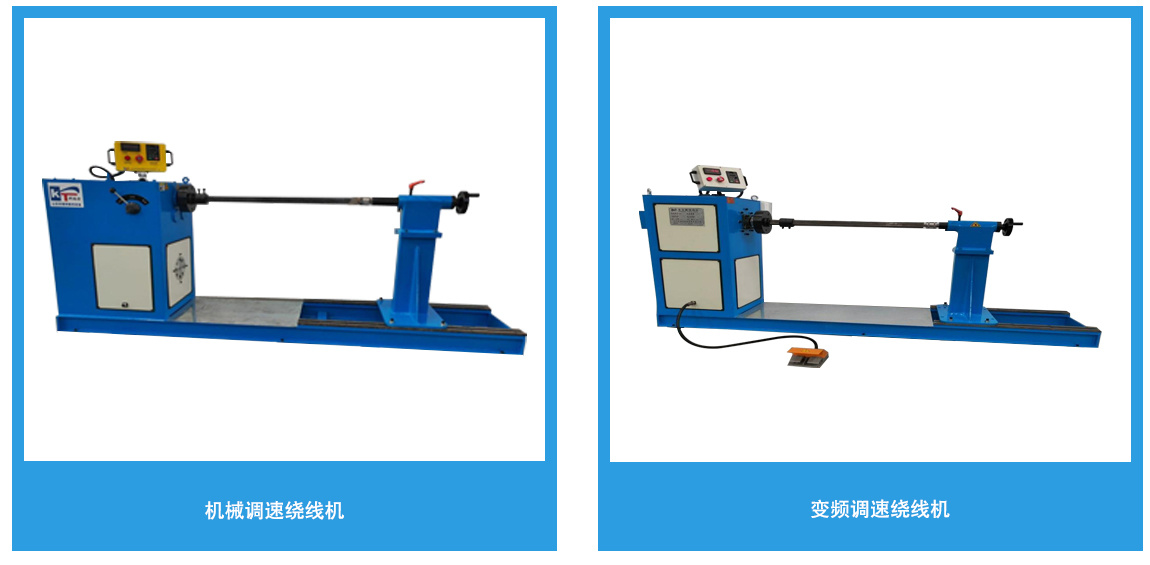

产品展示
技术参数
参数 | RX-1T 绕线机 | RX-2T 绕线机 | RX-3T 绕线机 |
中心高 | 850mm | 900mm | 1000mm |
花盘直径 | Φ200 mm | Φ300 mm | Φ400 mm |
尾座调整范围 | 800-1600mm | 800-1600mm | 800-2000mm |
高低档型最大转矩 | 1300N.M | 1900N.M | 2500N.M |
普通机型最大转矩 | 800N.M | 1500N.M | 1500N.M |
电机功率 | 4KW | 5.5KW | 7.5KW |
计数精度 | 计数器：0.1圈 数控面板：0.01圈 | 计数器：0.1圈 数控面板：0.01圈 | 计数器：0.1圈 数控面板：0.01圈 |
高低档转速范围 | 低档:0-30转/分 高档:0-180 转/分 | 低档:0-30转/分 高档:0-120 转/分 | 低档:0-20转/分 高档:0-80 转/分 |
普通机转速范围 | 0-140 转/分 | 0-70 转/分 | 0-60 转/分 |
设备称重量 | 1000KG | 2000KG | 3000KG |
外形尺寸 | 2700mm*800mm*1300mm | 2850mm*1000mm*1400mm | 3250mm*1100mm*1500mm |
可根据用户需求定制

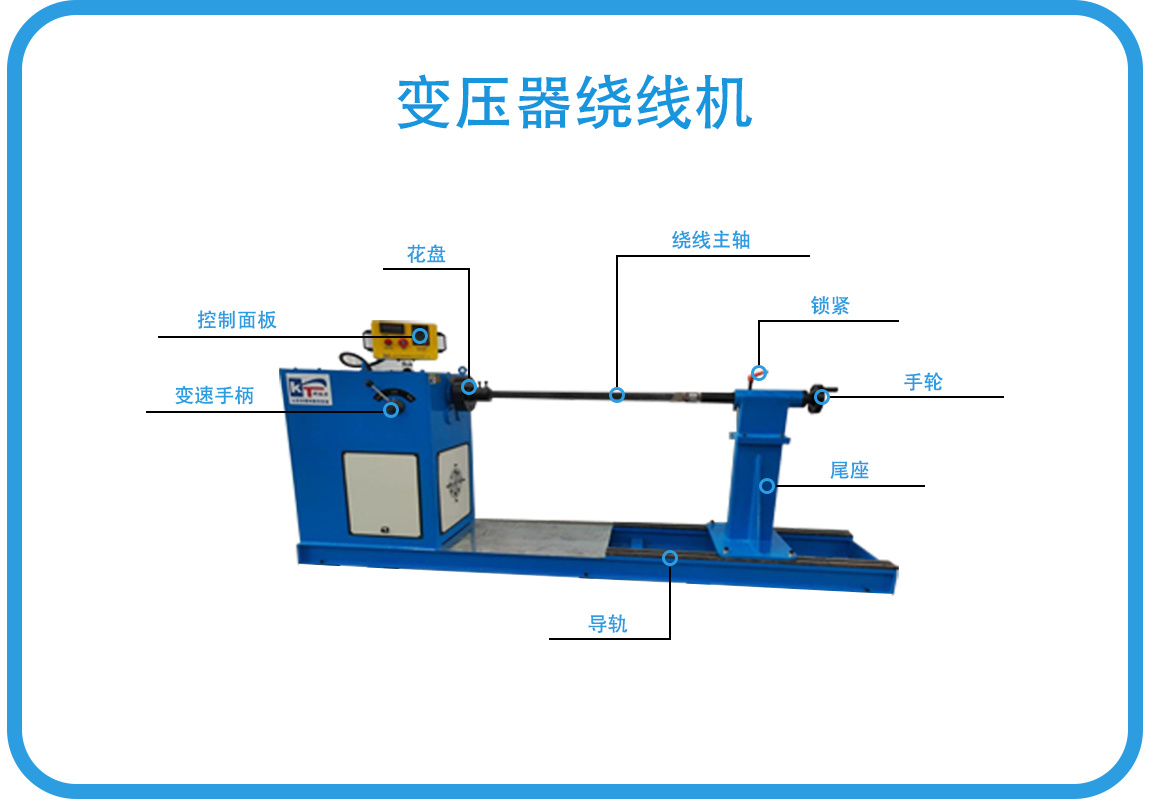

产品详细信息
 | |
| 该绕线机采用双重调速，机械调速加变频调速器无级调速。通过计数器或数控按键屏（选装）设定圈数，自动停车。 | |
 |  |
| 通过变速手柄拨动齿轮箱内的双联齿轮实现主轴转速高、空、低变化（只有高低档才有此功能）。 | 通过旋转手轮可使活顶尖伸出或 退回，方便上下移模，提高强度。 |
 |  |
| 配有自动刹车装置制动平稳，防止绕线停止时倒车。 | 尾架可通过手动在底座的导轨上轴向移动，以满足不同长度线模需要。 |
 |  |
| 可预设线圈匝数，可控制正反转；高精编码器正反计数，设备具有断电记忆功能。 | 锁紧手柄可锁住顶尖托辊，顶紧绕线模具，支撑其重量。 |
 |  |
| 花盘起着固定绕线模，传递扭矩的作用。 | 电控系统由电控柜、变频器、计数器或选装（数控屏：可以任意设定减速圈数缓慢停车）、高精编码器及其他电器等组成。主轴的转速由变频器和档位控制， 主轴转速，圈数、均可显示。 |
