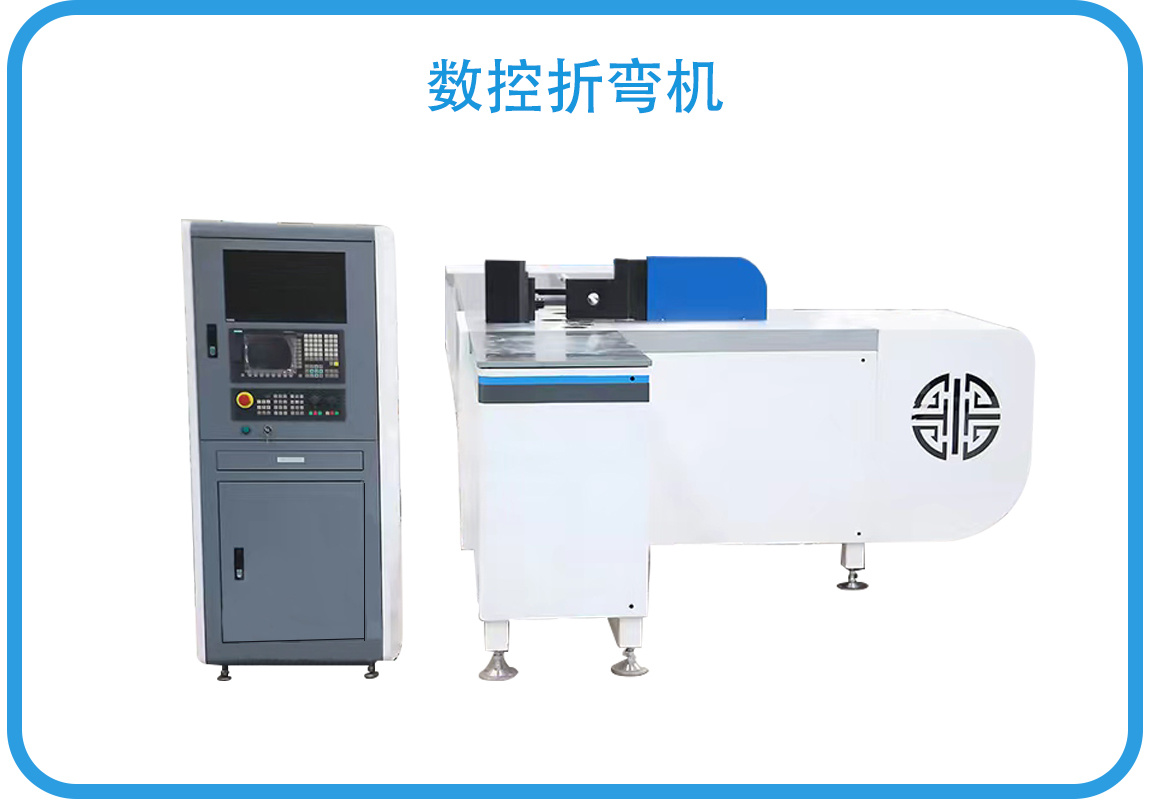

数控折弯机
数控铜排折弯机专门用于电力行业、箱式变电站、高低压成套、母线槽行业所需铜、铝母线排的加工。支持设置多种折弯类型：折平弯、折立弯、扭麻花、闭式折弯、折U型弯等
分类：
母线加工机
产品展示
产品特点
 |
 |
| 采用2轴数字控制一次装夹即可对母线实现各种规格折弯工作。 | 采用808D西门子系统控制方式具有操作简单、简单易用、故障点少、维护方便、高效低耗、精密准确、低碳环保等优点 |
 |
|
| 本机采用交流伺服数控侧挡料，光栅控制加工角度等先进原理，使得挡料定位精度达±0.1mm。 | |
 |
|
| 操作时只需将待加工母线排图纸导入设备，配合工控机编程及相关操作即可完成母线排的平弯、立弯等工作 | |
 |
|
| 加工程序启动后直接加工，即可直接转序，提高效率、降低劳动强度，无余、废料产生，无三废排放，安全、高效、精准、环保。 | |
技术参数
|
参数 |
单位 |
ZW-50SK |
|
公 称 力 |
KN |
550 |
|
折弯最大行程 |
mm |
220 |
|
自动侧挡尺行程 |
mm |
1600 |
|
自动侧挡尺定位精度 |
mm |
±0.1/m |
|
侧挡料最大移动速度(X轴) |
m/min |
0-15 |
|
折弯速度 |
m/min |
0-5 |
|
折弯角度精度 |
度 |
±0.5° |
|
最大加工铜排尺寸 |
mm |
宽度180×厚度16 |
|
总功率 |
KW |
6.5 |
|
重量 |
T |
2.3T |
|
外形尺寸 |
mm |
3500x1800x2000 |
支持根据客户要求定制。
主要组成部分
|
序号 |
名称 |
描述 |
|
1 |
X、Y轴数控伺服电机 |
德国西门子 |
|
2 |
伺服驱动 |
德国西门子 |
|
3 |
交流接触器、空开 |
ABB |
|
4 |
热继电器 |
ABB |
|
5 |
数控系统 |
德国西门子808D |
|
6 |
导轨、丝杆 |
台湾上银 |
|
7 |
电脑工控机 |
联想 |

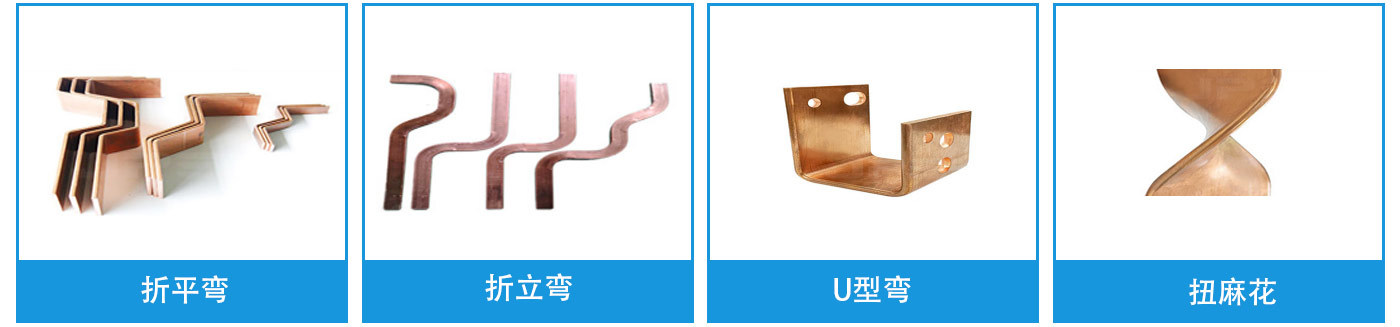

样品显示
配置检查表
|
序号 |
名称 |
数量 |
|
1 |
U型弯模具 |
1 件 |
|
2 |
折平弯模具 |
2 套(R5,R10) |
|
3 |
维修工具 |
1 套 |
|
4 |
脚踏开关 |
1 对 |
|
5 |
折立弯模具 |
1 套 |
|
6 |
设备说明书 |
1份 |
