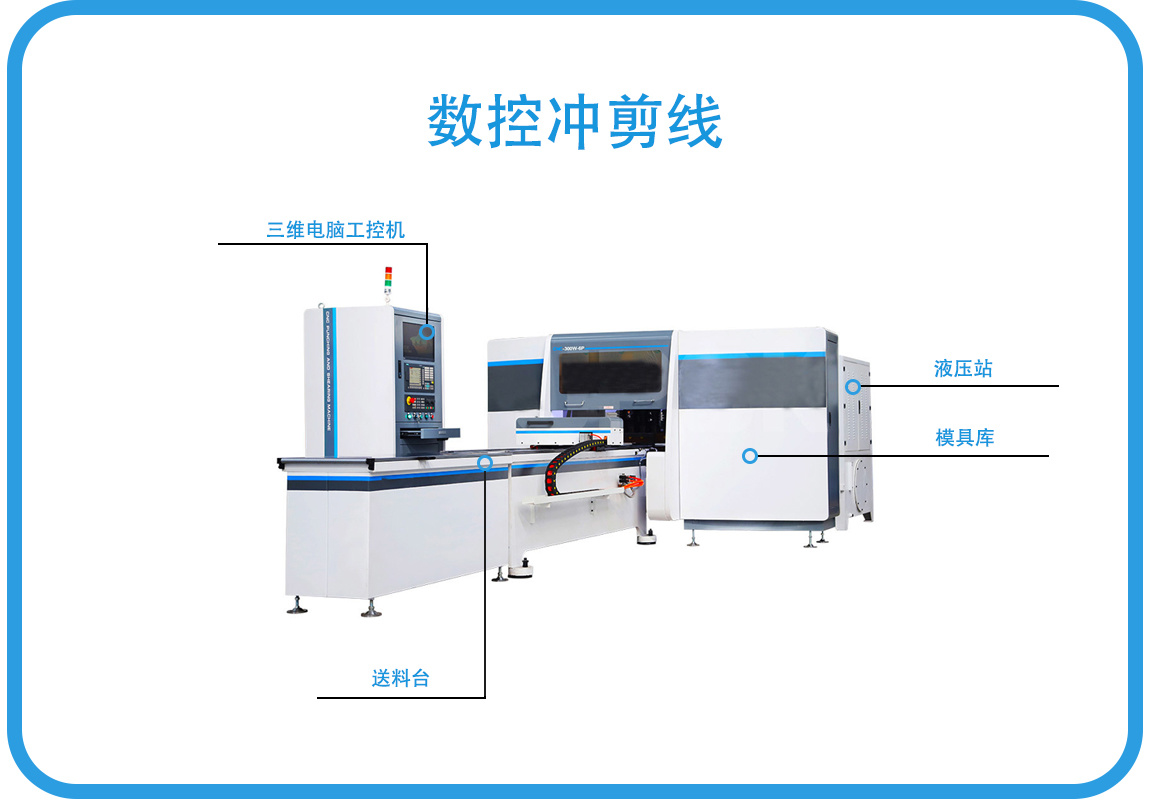

数控冲剪线
分类：
母线加工机
产品展示
产品描述
产品特征
 |
|
| 西门子（808D）数控系统。操作人员可直接在设备上进行CAD 二维绘图或SOLIDWORKS 三维绘图，直接生成加工程序进行循环加工。也可以直接导入图形进行加工。 | |
 |
|
| 采用双夹钳配合工作，可有效降低单边夹钳因母线排不平而造成的加工精度误差。 | |
 |
|
| 模具库为九冲一剪的模具库，可以满足铜铝母线的不同加工要求，如剪切、冲圆形孔、冲长腰孔、冲方孔、倒角等工艺要求。 | |
 |
|
| 采用新型液压系统。能耗更低，噪音更小，可靠性更好，并配有风冷式散热器，散热良好。 | |
 |
|
| 本机机架采用优质中厚钢板焊接加工而成，保证了机架在长期使用中保持精度稳定。 |
产品参数
|
参数 |
单位 |
KMX-802CJ-6P |
|
|
公称力
|
剪切单元 |
KN |
500 |
|
压花单元 |
KN |
500 |
|
|
冲孔单元 |
KN |
500 |
|
|
宽度 |
mm |
15-200 |
|
|
厚度 |
mm |
3-15mm |
|
|
冲孔范围 |
mm |
Φ4.3-Φ35mm |
|
|
X1(送料轴）、X2 轴（工件拖动轴）定位最高速度 |
m/min |
65 |
|
|
X1轴最大行程(出料） |
mm |
2000 |
|
|
X2轴最大行程（进料） |
mm |
300 |
|
|
Y 轴最大有效行程 |
mm |
530 |
|
|
Z 轴最大行程 |
mm |
350 |
|
|
打击缸行程 |
mm |
50 |
|
|
打击频率 |
HPM |
150 |
|
|
工件运行打击频率 |
HPM |
100 |
|
|
模 位 数
|
冲 孔 模（任选） |
Set |
9 |
|
剪 切 模 |
Set |
1 |
|
|
压 花 模 |
Set |
1 |
|
|
伺服控制轴数 |
|
6 |
|
|
孔距控制精度 |
mm/m |
±0.20 |
|
|
一次冲孔允许最大直径 |
mm |
Φ36 |
|
|
一次性压截面积 |
mm² |
160x16 |
|
|
最大允许板材（长×宽×厚） |
mm |
6000×160×12 |
|
|
主 机 重 量 |
kg |
6100 |
|
|
主机站地面积：长×宽 |
mm |
10500×2800x1780 |
|
|
最大液压力 |
Mpa |
31.5 |
|
|
电机总功率 |
KW |
22.5 |
|
可根据用户需求定制
主要部分
|
序号 |
名称 |
说明 |
|
1 |
进口原装集成数控系统 |
西门子（含伺服电机、伺服驱动器） |
|
2 |
感应器 |
西门子 |
|
3 |
控制按钮 |
西门子 |
|
5 |
工业一机 |
国内知名品牌 |
|
6 |
交流接触器 |
ABB |
|
7 |
断路器 |
ABB |
|
8 |
计算机控制软件 |
支持DXF/STEP格式 |
|
传动系统 |
||
|
1 |
直线导轨（45mm） |
台湾 上银 |
|
2 |
滚珠丝杠（40mm） |
台湾 HIWIN |
|
3 |
丝杠支撑轴承 |
日本 NSK |
|
液压部分 |
||
|
1 |
管 接 头 |
美国 PK |
|
2 |
高压油管 |
美国派克艾迪压 |
|
3 |
密 封 件 |
美国 PK |
|
4 |
高低压组合泵、液压阀 |
油研 |
|
5 |
电 动 机 |
皖 南 |
|
6 |
液压站功率 |
11KW |

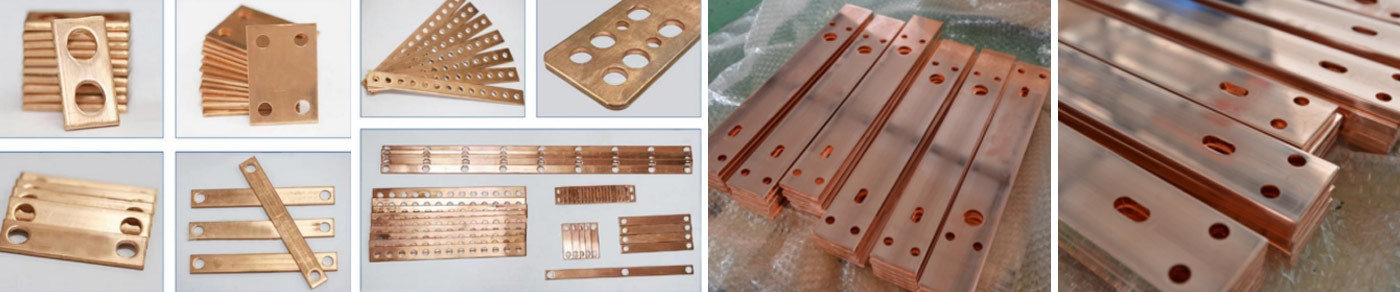

示例显示
配置检查表
|
冲孔模具 |
φ7、φ9、φ11、φ13、φ17、φ21/13x18/17x21各一套 |
|
剪切刀 |
1 pc (随机安装) |
|
压花模具 |
1 set (随机安装) |
