数控三合一母线加工机30系列
分类：
母线加工机
|
数控三合一母线加工机30系列 |
数控三合一母线加工机50系列 |
数控三合一母线加工机80系列 |
产品展示
产品特点
产品详细信息

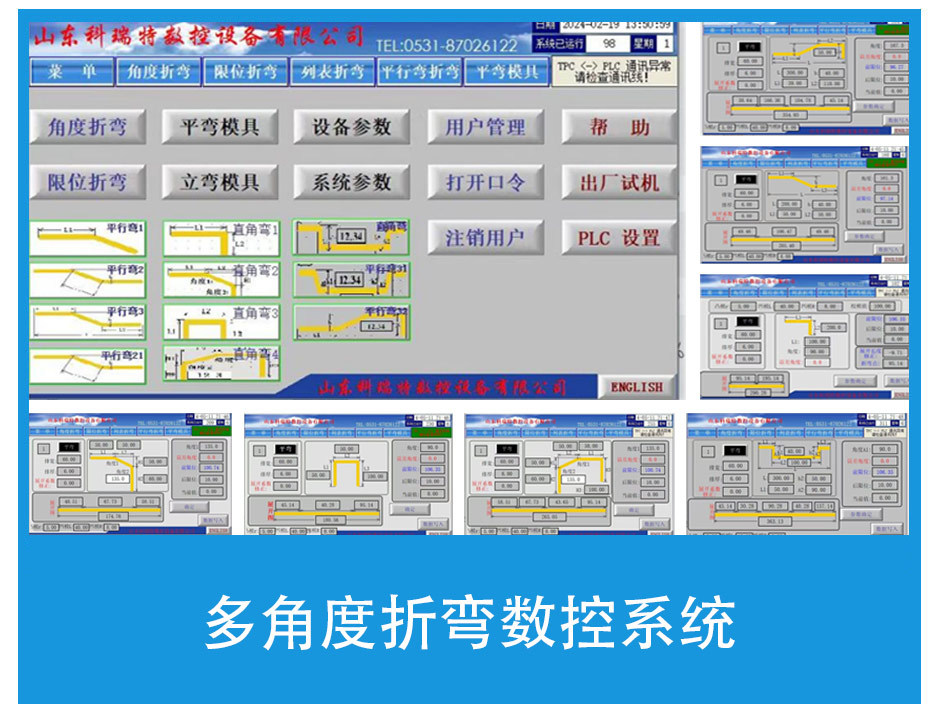

数控系统采用最高配的西门子系统，可计算铜排的多种折弯角度和展开长度，为用户节省材料，可存储多组参数以备下次使用，无需重复编辑。
 |
 |
| 折弯单元标尺采用激光雕刻，工作时不会对铜排底部因磨擦产生损伤 | 采用西门子PLC和施耐德电气，以保证机器安全稳定，避免机器故障更耐用。 |
 |
 |
| 冲孔、剪切工位带有手动定位挡尺，可对铜排进行精准定位，工作过程中无需划线，大大提升了工作效率和加工精度。 | 配有自动加油功能。采用三台电机，分别对应冲孔、剪切和折弯位，确保三工位功率稳定，各司其职，互不干扰。 |
不同的产品
(1) 电机：301K只有一个电机，冲剪折不能同时工作；303K配备三台电机，可同时进行冲孔、剪切和折弯工作。
(2) 效率：301K适用于工作量较小的客户。303K效率高，更适合工作量较大的客户
技术参数
|
参数 |
ZTMX-301K |
ZTMX-303K |
|
|
冲孔工位
|
最大冲孔力(KN) |
350 |
350 |
|
冲孔范围(mm) |
φ4.3-φ25 |
φ4.3-φ25 |
|
|
最大厚度(mm) |
15 |
15 |
|
|
剪切工位
|
最大厚度mm) |
15 |
15 |
|
最大宽度(mm) |
160 |
160 |
|
|

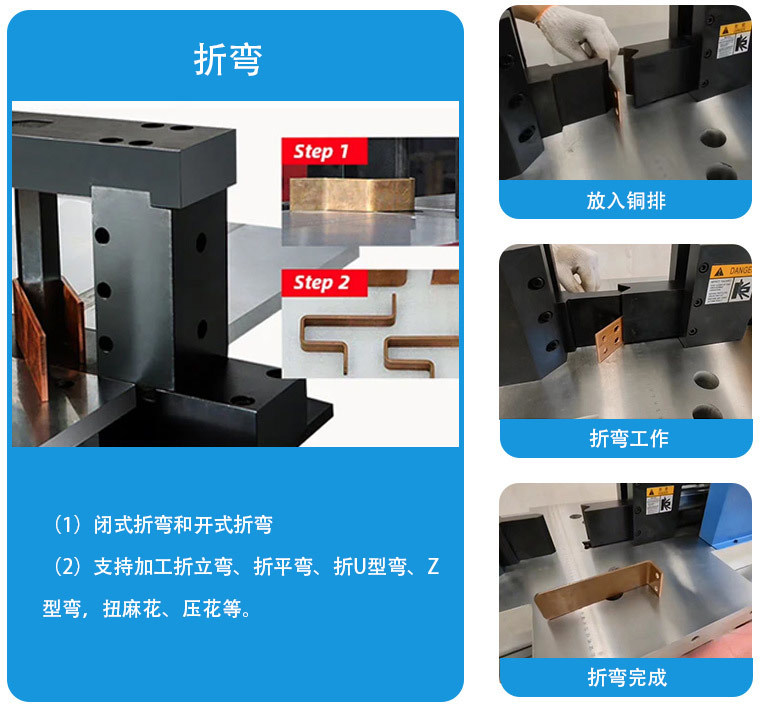

折弯工位
|
最大折弯力(KN) |
350 |
350 |
|
最大宽度(mm) |
160 |
160 |
|
|
最大厚度 (mm) |
15 |
15 |
|
|
折立弯 |
最大加工尺寸 |
110*10 |
110*10 |
|
主机功率 |
(KW) |
4 |
3x4(12KW) |
|
机器约重 |
(T) |
1.3 |
1.5 |
|
外形尺寸 |
(mm) |
1800x1400x1300 |
1800x1400x1400 |
|
工作台尺寸
|
第一层 |
1440mmX1240mm |
1440mmX1240mm |
|
第二层 |
|
890mmx500mm |
|
可根据用户需求定制
样品显示
产品配件
|
序号 |
名称 |
数量 |
|
|
1
|
冲孔模具
|
8 套
|
圆孔:7/9/11/13/17/21 |
|
椭圆孔:11×15/13×18 |
|||
|
2 |
折平弯模具 |
2套 |
(R5/R10) |
|
3 |
折立弯模具 |
1 套 |
|
|
4 |
折小弯模具 |
1 套(R3) |
|
|
5 |
模具销 |
2 件 |
|
|
6 |
设备说明书 |
1 套 |
|
|
7 |
脚踏开关 |
3 对 |
|
|
8 |
折U型弯模具 |
1 件 |
|
|
9 |
备用接近开关 |
1 件 |
|
|
10 |
设备常用工具 |
1 套 |
|
|
11 |
冲孔激光定位灯 |
1 件 |
|
|
12 |
冲孔定位针 |
1 件 |
|
|
13 |
压花模具 |
1 套 |
|
|
14 |
备用密封圈 |
1 件 |
|
|
15 |
调平地脚 |
4 件 |
|
|
16 |
剪切刀 |
1 付(随机安装) |
|
