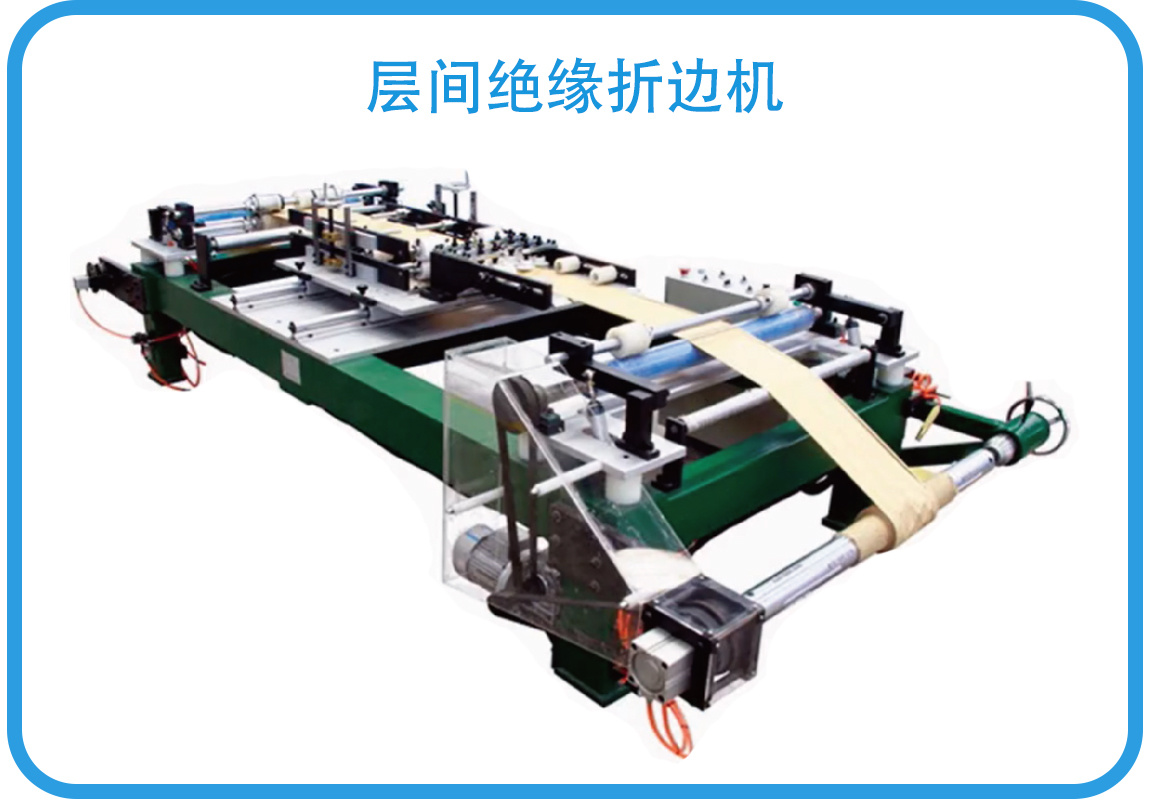

层间绝缘折边机
该设备主要用于变压器线圈层间绝缘纸的折边，使之在层绝缘的二侧边缘形成端部绝缘结构.提高了线圈的机械强度，绕制效率，降低了材料成本。
分类：
绝缘加工设备
产品展示
产品详细信息
技术参数
|
No. |
参数 |
ZBJ-800 |
|
1 |
绝缘纸宽度(mm) |
160-800 |
|
2 |
绝缘纸厚度(mm) |
0.16-0.21 |
|
3 |
绝缘纸卷规格(mm) |
内孔:φ76 ,外径: ≤φ400 |
|
4 |
成型后纸卷规格 (mm) |
内孔:φ76 ,外径: ≤φ400 |
|
5 |
折边宽度(mm) |
7/10mm |
|
6 |
折边层数 |
5(含底层) |
|
7 |
折边成型速度 (m/min) |
0-20 (变频无级调速) |
|
8 |
刀具外径(mm) |
φ84 |
|
9 |
刀具数量 |
共8片 |
可根据用户需求定制
设备结构
折边机由1.开卷装置、2.引导装置、3.针孔成型装置、4.折边通道、5.压型装置、6.拖带装置、7.收卷装置、8.电气系统及气动系统等组成。
本折边机的总体结构、折边成型原理、操作控制方式均缩短了研制周期， 保证了本机的高生产率、高可靠性。
